30万吨减压装置网络图30万吨减压装置网络图
| 文件编号 | 7418 | 工期 | 101天 | 开始时间 | 2014-07-14 | 结束时间 | 2014-10-22 |
| 任务数 | 85K | 整理日期 | 2019/5/17 | 下载次数 | 3891次 | ||
| 下载地址 | 计划文件点击下载(登录后才可以下载) | ||||||
计划内容

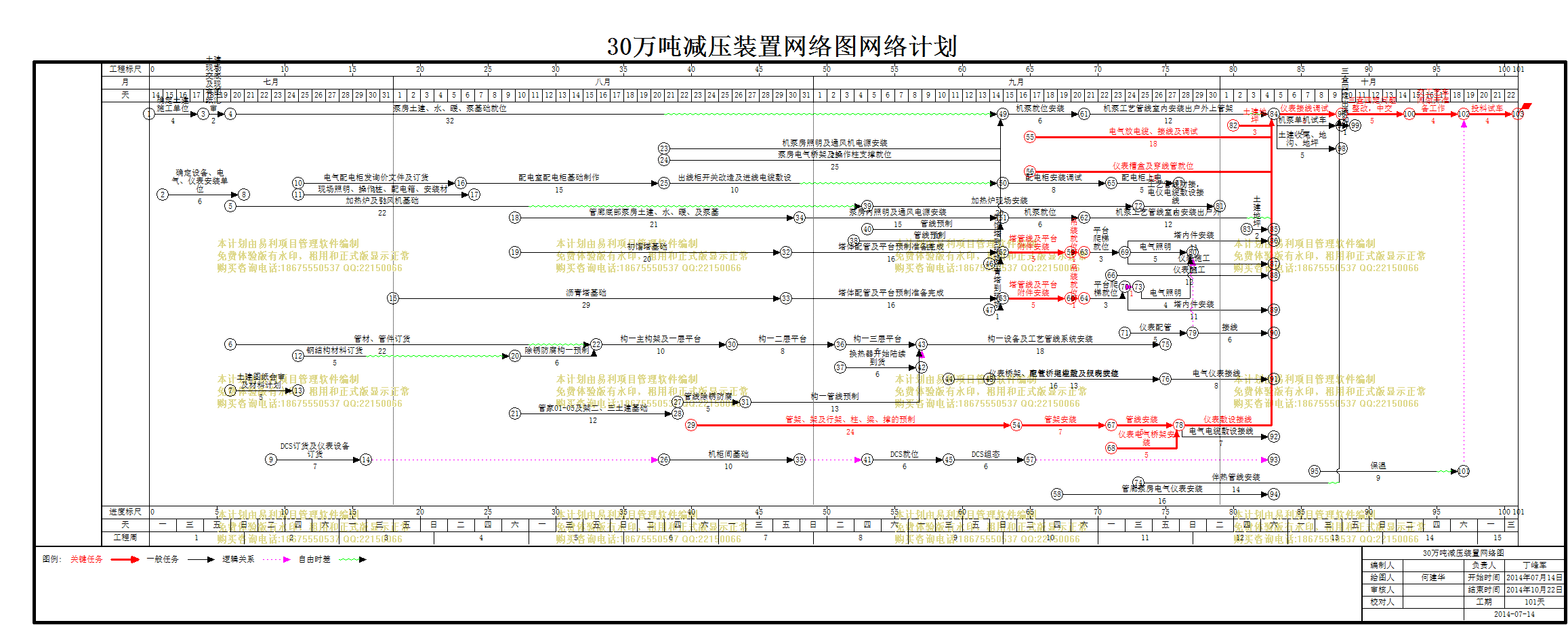

| 30万吨减压装置网络图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编号 |
任务名称 |
工期 |
开始时间 |
结束时间 |
| 1 | 确定土建施工单位 |
4天 | 2014年07月14日 | 2014年07月17日 |
| 2 | 土建现场交底及现有图纸汇审 |
2天 | 2014年07月18日 | 2014年07月19日 |
| 3 | 泵房土建、水、暖、泵基础就位 |
32天 | 2014年07月20日 | 2014年08月20日 |
| 4 | 机泵就位安装 |
6天 | 2014年09月15日 | 2014年09月20日 |
| 5 | 机泵工艺管线室内安装出户外上管架 |
12天 | 2014年09月21日 | 2014年10月02日 |
| 6 | 仪表接线调试 |
5天 | 2014年10月05日 | 2014年10月09日 |
| 7 | 三查四定问题整改，中交 |
5天 | 2014年10月10日 | 2014年10月14日 |
| 8 | 交工艺车间做开准备工作 |
4天 | 2014年10月15日 | 2014年10月18日 |
| 9 | 电气放电缆、接线及调试 |
18天 | 2014年09月17日 | 2014年10月04日 |
| 10 | 机泵房照明及通风机电源安装 |
25天 | 2014年08月21日 | 2014年09月14日 |
| 11 | 泵房电气桥架及操作柱支撑就位 |
25天 | 2014年08月21日 | 2014年09月14日 |
| 12 | 仪表槽盒及穿线管就位 |
18天 | 2014年09月17日 | 2014年10月04日 |
| 13 | 电气配电柜发询价文件及订货 |
12天 | 2014年07月25日 | 2014年08月05日 |
| 14 | 配电室配电柜基础制作 |
15天 | 2014年08月06日 | 2014年08月20日 |
| 15 | 出线柜开关改造及进线电缆敷设 |
10天 | 2014年08月21日 | 2014年08月30日 |
| 16 | 配电柜安装调试 |
8天 | 2014年09月15日 | 2014年09月22日 |
| 17 | 配电柜上电 |
5天 | 2014年09月23日 | 2014年09月27日 |
| 18 | 现场照明、操作柱、配电箱、安装材 |
13天 | 2014年07月25日 | 2014年08月06日 |
| 19 | 加热炉及引风机基础 |
22天 | 2014年07月20日 | 2014年08月10日 |
| 20 | 加热炉现场安装 |
20天 | 2014年09月05日 | 2014年09月24日 |
| 21 | 工艺管线对接，电仪电缆敷设接线 |
6天 | 2014年09月25日 | 2014年09月30日 |
| 22 | 管廊底部泵房土建、水、暖、及泵基 |
21天 | 2014年08月10日 | 2014年08月30日 |
| 23 | 泵房内照明及通风电源安装 |
15天 | 2014年08月31日 | 2014年09月14日 |
| 24 | 机泵就位 |
6天 | 2014年09月15日 | 2014年09月20日 |
| 25 | 机泵工艺管线室内安装出户外 |
12天 | 2014年09月21日 | 2014年10月02日 |
| 26 | 管线预制 |
10天 | 2014年09月05日 | 2014年09月14日 |
| 27 | 管线预制 |
11天 | 2014年09月04日 | 2014年09月14日 |
| 28 | 初馏塔基础 |
20天 | 2014年08月10日 | 2014年08月29日 |
| 29 | 塔体配管及平台预制准备完成 |
16天 | 2014年08月30日 | 2014年09月14日 |
| 30 | 塔管线及平台附件安装 |
5天 | 2014年09月15日 | 2014年09月19日 |
| 31 | 吊装就位 |
1天 | 2014年09月20日 | 2014年09月20日 |
| 32 | 平台爬梯就位 |
3天 | 2014年09月21日 | 2014年09月23日 |
| 33 | 电气照明 |
5天 | 2014年09月24日 | 2014年09月28日 |
| 34 | 塔内件安装 |
11天 | 2014年09月24日 | 2014年10月04日 |
| 35 | 仪表施工 |
11天 | 2014年09月24日 | 2014年10月04日 |
| 36 | 沥青塔基础 |
29天 | 2014年08月01日 | 2014年08月29日 |
| 37 | 塔体配管及平台预制准备完成 |
16天 | 2014年08月30日 | 2014年09月14日 |
| 38 | 塔管线及平台附件安装 |
5天 | 2014年09月15日 | 2014年09月19日 |
| 39 | 吊装就位 |
1天 | 2014年09月20日 | 2014年09月20日 |
| 40 | 平台爬梯就位 |
3天 | 2014年09月21日 | 2014年09月23日 |
| 41 | 电气照明 |
4天 | 2014年09月25日 | 2014年09月28日 |
| 42 | 塔内件安装 |
11天 | 2014年09月24日 | 2014年10月04日 |
| 43 | 仪表配管 |
5天 | 2014年09月24日 | 2014年09月28日 |
| 44 | 接线 |
6天 | 2014年09月29日 | 2014年10月04日 |
| 45 | 管材、管件订货 |
22天 | 2014年07月20日 | 2014年08月10日 |
| 46 | 构一主构架及一层平台 |
10天 | 2014年08月16日 | 2014年08月25日 |
| 47 | 构一二层平台 |
8天 | 2014年08月26日 | 2014年09月02日 |
| 48 | 构一三层平台 |
6天 | 2014年09月03日 | 2014年09月08日 |
| 49 | 钢结构材料订货 |
5天 | 2014年07月25日 | 2014年07月29日 |
| 50 | 除锈防腐构一预制 |
6天 | 2014年08月10日 | 2014年08月15日 |
| 51 | 换热器开始陆续到货 |
6天 | 2014年09月03日 | 2014年09月08日 |
| 52 | 构一设备及工艺管线系统安装 |
18天 | 2014年09月09日 | 2014年09月26日 |
| 53 | 电气桥架电缆及照明安装 |
13天 | 2014年09月14日 | 2014年09月26日 |
| 54 | 仪表桥架、配管、电缆敷及仪表就位 |
16天 | 2014年09月11日 | 2014年09月26日 |
| 55 | 电气仪表接线 |
8天 | 2014年09月27日 | 2014年10月04日 |
| 56 | 土建图纸会审及材料计划 |
5天 | 2014年07月20日 | 2014年07月24日 |
| 57 | 构一管线预制 |
13天 | 2014年08月27日 | 2014年09月08日 |
| 58 | 管线除锈防腐 |
5天 | 2014年08月22日 | 2014年08月26日 |
| 59 | 管家01-05及架二、三土建基础 |
12天 | 2014年08月10日 | 2014年08月21日 |
| 60 | 管架、架及行架、柱、梁、撑的预制 |
24天 | 2014年08月23日 | 2014年09月15日 |
| 61 | 管架安装 |
7天 | 2014年09月16日 | 2014年09月22日 |
| 62 | 管线安装 |
5天 | 2014年09月23日 | 2014年09月27日 |
| 63 | 仪表电气桥架安装 |
5天 | 2014年09月23日 | 2014年09月27日 |
| 64 | 仪表敷设接线 |
7天 | 2014年09月28日 | 2014年10月04日 |
| 65 | 机泵单机试车 |
5天 | 2014年10月05日 | 2014年10月09日 |
| 66 | 土建收尾、地沟、地坪 |
5天 | 2014年10月05日 | 2014年10月09日 |
| 67 | 三查四定出通知 |
1天 | 2014年10月10日 | 2014年10月10日 |
| 68 | 电气电缆敷设接线 |
7天 | 2014年09月28日 | 2014年10月04日 |
| 69 | DCS订货及仪表设备订货 |
7天 | 2014年07月23日 | 2014年07月29日 |
| 70 | 22天 | 2014年07月30日 | 2014年08月20日 | |
| 71 | 机柜间基础 |
10天 | 2014年08月21日 | 2014年08月30日 |
| 72 | 5天 | 2014年08月31日 | 2014年09月04日 | |
| 73 | DCS就位 |
6天 | 2014年09月05日 | 2014年09月10日 |
| 74 | DCS组态 |
6天 | 2014年09月11日 | 2014年09月16日 |
| 75 | 18天 | 2014年09月17日 | 2014年10月04日 | |
| 76 | 保温 |
9天 | 2014年10月08日 | 2014年10月16日 |
| 77 | 投料试车 |
4天 | 2014年10月19日 | 2014年10月22日 |
| 78 | 伴热管线安装 |
14天 | 2014年09月25日 | 2014年10月08日 |
| 79 | 管廊泵房电气仪表安装 |
16天 | 2014年09月19日 | 2014年10月04日 |
| 80 | 初馏塔到现场 |
1天 | 2014年09月14日 | 2014年09月14日 |
| 81 | 沥青塔到现场 |
1天 | 2014年09月14日 | 2014年09月14日 |
| 82 | 仪表施工 |
12天 | 2014年09月23日 | 2014年10月04日 |
| 83 | 土建地坪 |
3天 | 2014年10月02日 | 2014年10月04日 |
| 84 | 土建地坪 |
2天 | 2014年10月03日 | 2014年10月04日 |
| 85 | 确定设备、电气、仪表安装单位 |
6天 | 2014年07月15日 | 2014年07月20日 |
局部效果预览，详细内容请下载附件查看
