国华太电A702检修进度控制一级网络图国华太电A702检修进度控制一级网络图
| 文件编号 | 3704 | 工期 | 85天 | 开始时间 | 2015-09-01 | 结束时间 | 2015-11-24 |
| 任务数 | 65K | 整理日期 | 2019/5/17 | 下载次数 | 3889次 | ||
| 下载地址 | 计划文件点击下载(登录后才可以下载) | ||||||
计划内容
| 国华太电A702检修进度控制一级网络图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编号 |
任务名称 |
工期 |
开始时间 |
结束时间 |
前置任务 |
备注 |
资源名称 |
| 1 | 拆除引风机保温、吊出引风机转子 |
12天 | 2015年09月01日 | 2015年09月12日 | |||
| 2 | 电机及风机本体基础改造 |
18天 | 2015年09月13日 | 2015年09月30日 | 1 | ||
| 3 | 引风机转子、导叶安装、电机就位 |
23天 | 2015年10月01日 | 2015年10月23日 | 2 | ||
| 4 | 引风机校中心、风机扣盖、脚手架拆除 |
10天 | 2015年10月24日 | 2015年11月02日 | 3 | ||
| 5 | 风机试运 |
2天 | 2015年11月21日 | 2015年11月22日 | 54[FS+1],27,9,7,4 | ||
| 6 | 电缆敷设、冷却水管道安装 |
33天 | 2015年09月13日 | 2015年10月15日 | 1 | ||
| 7 | 引风机附属电控设备安装、调试 |
18天 | 2015年10月16日 | 2015年11月02日 | 6 | ||
| 8 | 引风机区域检修平台、栏杆安装 |
23天 | 2015年09月13日 | 2015年10月05日 | 1 | ||
| 9 | 安装挡板门、安装密封风机及管道 |
24天 | 2015年10月06日 | 2015年10月29日 | 8 | ||
| 10 | DCS系统扩容升级改造及控制系统检修 |
50天 | 2015年09月01日 | 2015年10月20日 | |||
| 11 | 改造系统逻辑组态与调试 |
15天 | 2015年10月21日 | 2015年11月04日 | 10 | ||
| 12 | 脱硫扩容改造CEMS仪表换型施工 |
40天 | 2015年09月01日 | 2015年10月10日 | |||
| 13 | 7号与8号机组烟囱排口环保数据上传分离改造施工与调试 |
30天 | 2015年10月11日 | 2015年11月09日 | 12 | ||
| 14 | 热工一次元件拆校、执行机构检查 |
50天 | 2015年09月01日 | 2015年10月20日 | |||
| 15 | 一次元件回装、执行器回装及调试 |
20天 | 2015年10月21日 | 2015年11月09日 | 14 | ||
| 16 | 脱硫改造 |
78天 | 2015年09月01日 | 2015年11月17日 | |||
| 17 | 吸收塔排浆、冲洗 |
2天 | 2015年09月01日 | 2015年09月02日 | |||
| 18 | 机务工作票开出 |
1天 | 2015年09月03日 | 2015年09月03日 | 17 | ||
| 19 | 吸收塔清理，拆除雾器 |
4天 | 2015年09月04日 | 2015年09月07日 | 18 | ||
| 20 | 吸收塔塔体入口割除 |
7天 | 2015年09月04日 | 2015年09月10日 | 18 | ||
| 21 | 吸收塔塔内设备拆除 |
12天 | 2015年09月08日 | 2015年09月19日 | 19 | ||
| 22 | 吸收塔塔体外部壁板、管座、加强筋施工 |
20天 | 2015年09月11日 | 2015年09月30日 | 20 | ||
| 23 | 吸收塔内部钢结构、出口安装 |
12天 | 2015年09月20日 | 2015年10月01日 | 21 | ||
| 24 | 吸收塔圆形出口安装 |
13天 | 2015年10月02日 | 2015年10月14日 | 23 | ||
| 25 | 吸收塔内部防腐 |
23天 | 2015年10月15日 | 2015年11月06日 | 22,24 | ||
| 26 | 吸收塔内设备安装 |
10天 | 2015年11月07日 | 2015年11月16日 | 25,38,51 | ||
| 27 | 关闭人孔 |
1天 | 2015年11月17日 | 2015年11月17日 | 39,26 | ||
| 28 | 脱硫湿除系统调试 |
6天 | 2015年11月18日 | 2015年11月23日 | 52[FF],27 | ||
| 29 | 烟道安装 |
70天 | 2015年09月01日 | 2015年11月09日 | |||
| 30 | 吸收塔出口至湿除入口烟道安装 |
70天 | 2015年09月01日 | 2015年11月09日 | |||
| 31 | 施工准备，工作票办理 |
3天 | 2015年09月01日 | 2015年09月03日 | |||
| 32 | 原旧吸收塔入口烟道拆除 |
5天 | 2015年09月04日 | 2015年09月08日 | 31 | ||
| 33 | 旧砼柱顶钢结构基础地脚螺栓埋件施工 |
5天 | 2015年09月09日 | 2015年09月13日 | 32 | ||
| 34 | 旧砼顶钢结构基础养护 |
12天 | 2015年09月14日 | 2015年09月25日 | 33 | ||
| 35 | 吸收塔出口烟道钢结构支架安装 |
7天 | 2015年09月26日 | 2015年10月02日 | 34 | ||
| 36 | 烟道地面组合、防腐交吊装 |
30天 | 2015年09月01日 | 2015年09月30日 | |||
| 37 | 吸收塔出口（湿除入口）烟道吊装安装 |
12天 | 2015年10月03日 | 2015年10月14日 | 36,35 | ||
| 38 | 吸收塔出口（湿除入口）烟道防腐 |
8天 | 2015年10月15日 | 2015年10月22日 | 37 | ||
| 39 | 吸收塔及湿除出入口烟道膨胀节安装 |
3天 | 2015年11月07日 | 2015年11月09日 | 26[SS] | ||
| 40 | 湿除出口至烟囱入口烟道安装 |
40天 | 2015年09月01日 | 2015年10月10日 | |||
| 41 | 湿除出口至膨胀节烟道支架改造埋件施工完成 |
23天 | 2015年09月01日 | 2015年09月23日 | |||
| 42 | 原升压风机入口烟道拆除、改造 |
20天 | 2015年09月04日 | 2015年09月23日 | 31 | ||
| 43 | 湿除出口烟道支架安装、烟道吊装安装 |
7天 | 2015年09月24日 | 2015年09月30日 | 41,42 | ||
| 44 | 湿除出口烟道防腐 |
10天 | 2015年10月01日 | 2015年10月10日 | 43 | ||
| 45 | 引风机出口至吸收塔入口烟道安装 |
53天 | 2015年09月04日 | 2015年10月26日 | |||
| 46 | 引风出口烟道拆除 |
7天 | 2015年09月04日 | 2015年09月10日 | 31 | ||
| 47 | 烟道旧支墩炮除、新基础支墩施工 |
6天 | 2015年09月11日 | 2015年09月16日 | 46 | 阻碍出口烟道通道的砼梁拆除、拆除前增加砼梁必须提前施工完成。 | |
| 48 | 原吸收塔出口烟道拆除 |
5天 | 2015年09月04日 | 2015年09月08日 | 31 | ||
| 49 | 原吸收塔出口烟道砼支架梁、柱拆除 |
10天 | 2015年09月09日 | 2015年09月18日 | 48 | 新吸收塔入口烟道支墩必须提前施工完成，具备交安装条件，（氧化风机房门口新增烟道支墩） | |
| 50 | 吸收塔入口烟道安装 |
25天 | 2015年09月19日 | 2015年10月13日 | 47,49 | （109支墩保养期必须达到要求）承重约40吨。 | |
| 51 | 吸收塔入口烟道防腐（施工图要求不详） |
13天 | 2015年10月14日 | 2015年10月26日 | 50 | 吸收塔入口烟道防腐（施工图要求不详），需防腐位置划清不清，白图要求引风机出口到吸收塔入口都标识为防腐件，未正式回复确认。 | |
| 52 | 湿除调试 |
12天 | 2015年11月12日 | 2015年11月23日 | 56 | ||
| 53 | 湿除第一次空升 |
4天 | 2015年11月12日 | 2015年11月15日 | 64 | ||
| 54 | 湿除冲洗清理、喷嘴安装 |
4天 | 2015年11月16日 | 2015年11月19日 | 53 | ||
| 55 | 湿除带水升压 |
4天 | 2015年11月20日 | 2015年11月23日 | 54 | ||
| 56 | 湿除安装 |
69天 | 2015年09月04日 | 2015年11月11日 | |||
| 57 | 升压风机及进出口烟道拆除 |
8天 | 2015年09月04日 | 2015年09月11日 | 31 | ||
| 58 | 升压风机入口砼梁柱、混泥土基础炮除 |
5天 | 2015年09月12日 | 2015年09月16日 | 57 | ||
| 59 | 湿除钢结构安装完善 |
10天 | 2015年09月17日 | 2015年09月26日 | 58 | ||
| 60 | 湿除壳体安装 |
15天 | 2015年09月27日 | 2015年10月11日 | 59 | ||
| 61 | 湿除防腐 |
5天 | 2015年10月12日 | 2015年10月16日 | 60 | 需现场防腐部分。 | |
| 62 | 湿除极线极板吊装、安装、调整 |
15天 | 2015年10月17日 | 2015年10月31日 | 61 | ||
| 63 | 湿除内部冲洗水管道安装及顶盖安装 |
8天 | 2015年10月27日 | 2015年11月03日 | 62[FS-5] | ||
| 64 | 湿除变压器安装、电气及热控安装 |
15天 | 2015年10月28日 | 2015年11月11日 | 63[FS-7] | ||
| 65 | 机组启动 |
1天 | 2015年11月24日 | 2015年11月24日 | 55,5,28 |

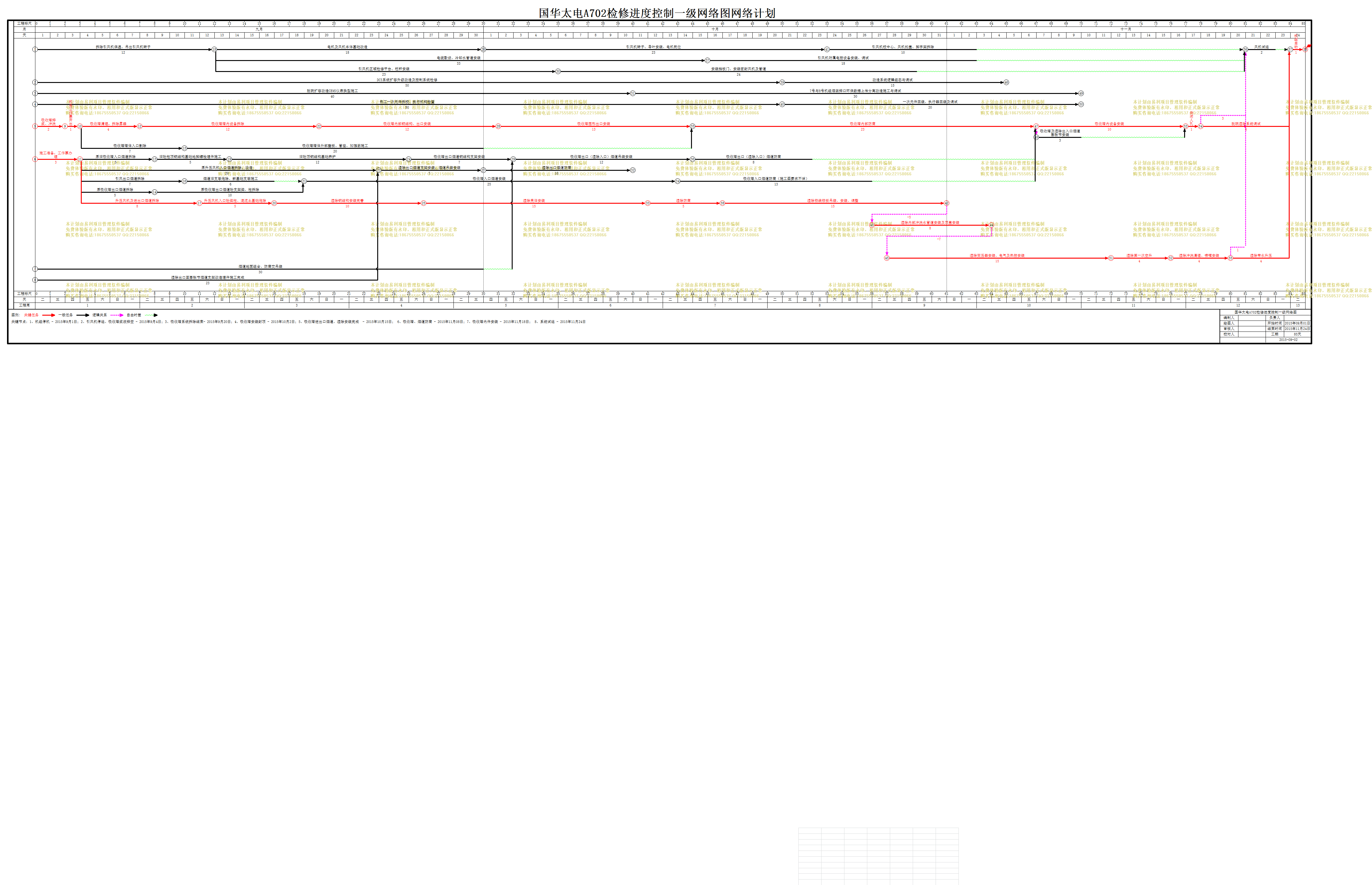

局部效果预览，详细内容请下载附件查看
