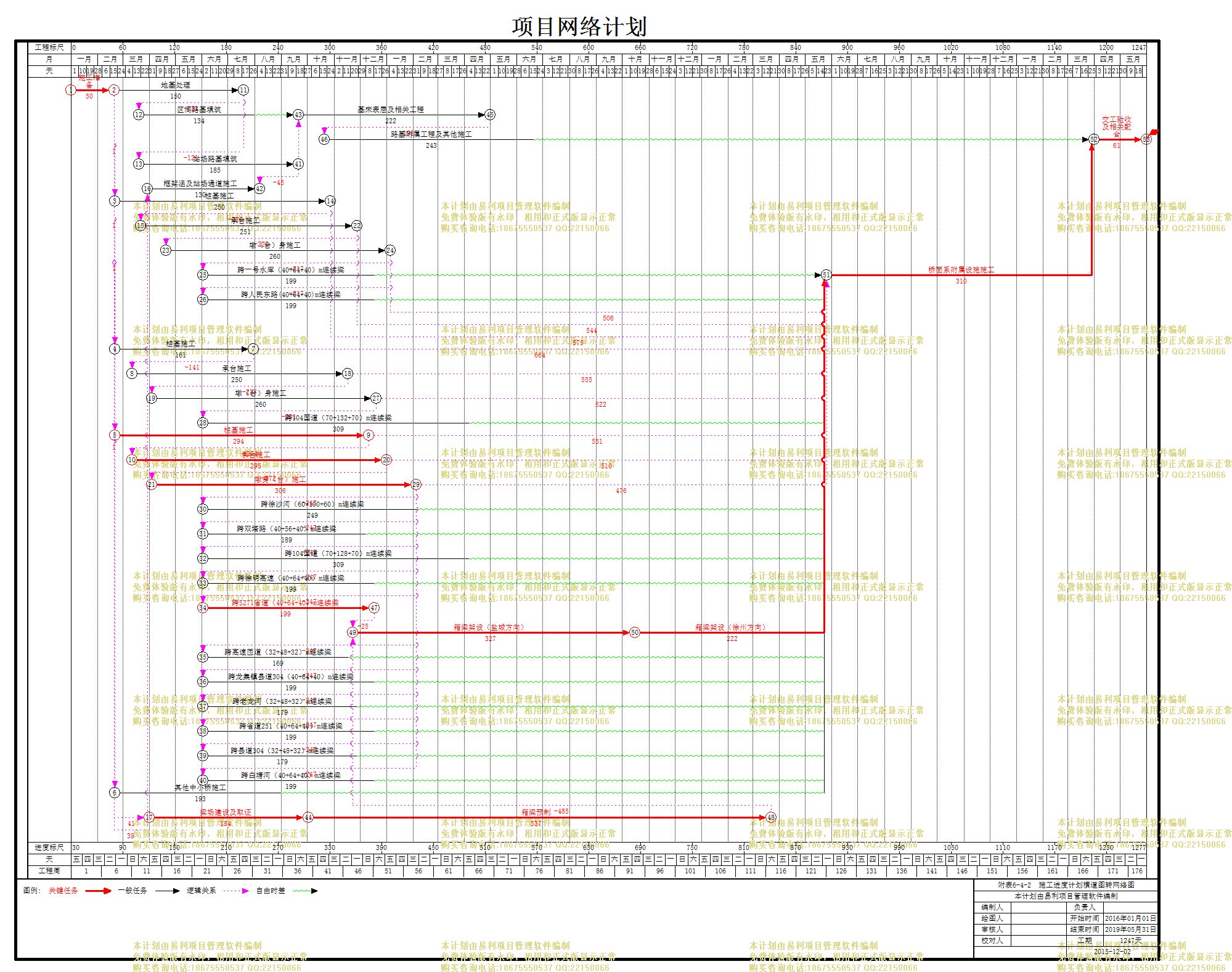

附表6-4-2 施工进度计划横道图转网络图附表6-4-2 施工进度计划横道图转网络图
| 文件编号 | 3514 | 工期 | 1247天 | 开始时间 | 2016-01-01 | 结束时间 | 2019-05-31 |
| 任务数 | 43K | 整理日期 | 2019/5/17 | 下载次数 | 3887次 | ||
| 下载地址 | 计划文件点击下载(登录后才可以下载) | ||||||
计划内容
| 附表6-4-2 施工进度计划横道图转网络图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编号 |
任务名称 |
工期 |
开始时间 |
结束时间 |
前置任务 |
资源名称 |
| 1 | 施工准备 |
50天 | 2016年01月01日 | 2016年02月19日 | ||
| 2 | 路基施工（含站场） |
487天 | 2016年02月20日 | 2017年06月20日 | ||
| 3 | 地基处理 |
150天 | 2016年02月20日 | 2016年07月18日 | 1 | |
| 4 | 区间路基填筑 |
134天 | 2016年03月20日 | 2016年07月31日 | 3[FS-121] | |
| 5 | 站场路基填筑 |
185天 | 2016年03月20日 | 2016年09月20日 | 3[FS-121] | |
| 6 | 基床表层及相关工程 |
222天 | 2016年09月21日 | 2017年04月30日 | 5,4 | |
| 7 | 框架涵及站场通道施工 |
130天 | 2016年03月30日 | 2016年08月06日 | 5[FF-45],1[FS+30] | |
| 8 | 路基附属工程及其他施工 |
243天 | 2016年10月21日 | 2017年06月20日 | 6[FS-192] | |
| 9 | 桥梁施工 |
1135天 | 2016年02月21日 | 2019年03月31日 | ||
| 10 | 后马庄特大桥 |
319天 | 2016年02月21日 | 2017年01月04日 | ||
| 11 | 桩基施工 |
250天 | 2016年02月21日 | 2016年10月27日 | 1[FS+1] | |
| 12 | 承台施工 |
251天 | 2016年03月22日 | 2016年11月27日 | 11[FS-220] | |
| 13 | 墩（台）身施工 |
260天 | 2016年04月20日 | 2017年01月04日 | 12[FS-222] | |
| 14 | 跨一号水库（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 13[FS-217] | |
| 15 | 跨人民东路(40+64+40)m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 13[FS-217] | |
| 16 | 双沟特大桥 |
411天 | 2016年02月21日 | 2017年04月06日 | ||
| 17 | 桩基施工 |
161天 | 2016年02月21日 | 2016年07月30日 | 1[FS+1] | |
| 18 | 承台施工 |
250天 | 2016年03月12日 | 2016年11月16日 | 17[FS-141] | |
| 19 | 墩（台）身施工 |
260天 | 2016年04月04日 | 2016年12月19日 | 18[FS-227] | |
| 20 | 跨104国道（70+132+70）m连续梁 |
309天 | 2016年06月02日 | 2017年04月06日 | 19[FS-201] | |
| 21 | 睢宁特大桥 |
411天 | 2016年02月21日 | 2017年04月06日 | ||
| 22 | 桩基施工 |
294天 | 2016年02月21日 | 2016年12月10日 | 1[FS+1] | |
| 23 | 承台施工 |
295天 | 2016年03月12日 | 2016年12月31日 | 22[FS-274] | |
| 24 | 墩身（台）施工 |
306天 | 2016年04月04日 | 2017年02月03日 | 23[FS-272] | |
| 25 | 跨徐沙河（60+100+60）m连续梁 |
249天 | 2016年06月02日 | 2017年02月05日 | 24[FS-247] | |
| 26 | 跨双塔路（40+56+40）m连续梁 |
189天 | 2016年06月02日 | 2016年12月07日 | 24[FS-247] | |
| 27 | 跨104国道（70+128+70）m连续梁 |
309天 | 2016年06月02日 | 2017年04月06日 | 24[FS-247] | |
| 28 | 跨徐明高速（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 24[FS-247] | |
| 29 | 跨S271省道（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 24[FS-247] | |
| 30 | 跨高速匝道（32+48+32）m连续梁 |
169天 | 2016年06月02日 | 2016年11月17日 | 24[FS-247] | |
| 31 | 跨龙集镇县道304（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 24[FS-247] | |
| 32 | 跨老龙河（32+48+32）m连续梁 |
179天 | 2016年06月02日 | 2016年11月27日 | 24[FS-247] | |
| 33 | 跨省道251（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 24[FS-247] | |
| 34 | 跨县道304（32+48+32）m连续梁 |
179天 | 2016年06月02日 | 2016年11月27日 | 24[FS-247] | |
| 35 | 跨白塘河（40+64+40）m连续梁 |
199天 | 2016年06月02日 | 2016年12月17日 | 24[FS-247] | |
| 36 | 其他中小桥施工 |
193天 | 2016年02月21日 | 2016年08月31日 | 1[FS+1] | |
| 37 | 简支箱梁预制、架设 |
785天 | 2016年04月01日 | 2018年05月25日 | ||
| 38 | 梁场建设及取证 |
184天 | 2016年04月01日 | 2016年10月01日 | 1[FS+41] | |
| 39 | 箱梁预制 |
537天 | 2016年10月02日 | 2018年03月22日 | 38 | |
| 40 | 箱梁架设（盐城方向） |
327天 | 2016年11月23日 | 2017年10月15日 | 29[FS-25],39[FS-485] | |
| 41 | 箱梁架设（徐州方向） |
222天 | 2017年10月16日 | 2018年05月25日 | 40 | |
| 42 | 桥面系附属设施施工 |
310天 | 2018年05月26日 | 2019年03月31日 | 36,35,34,33,32,31,30,28,27,26,25,24,23,22,20,19,18,17,15,14,13,12,11,41 | |
| 43 | 交工验收及相关配合 |
61天 | 2019年04月01日 | 2019年05月31日 | 8,42 |
局部效果预览，详细内容请下载附件查看
