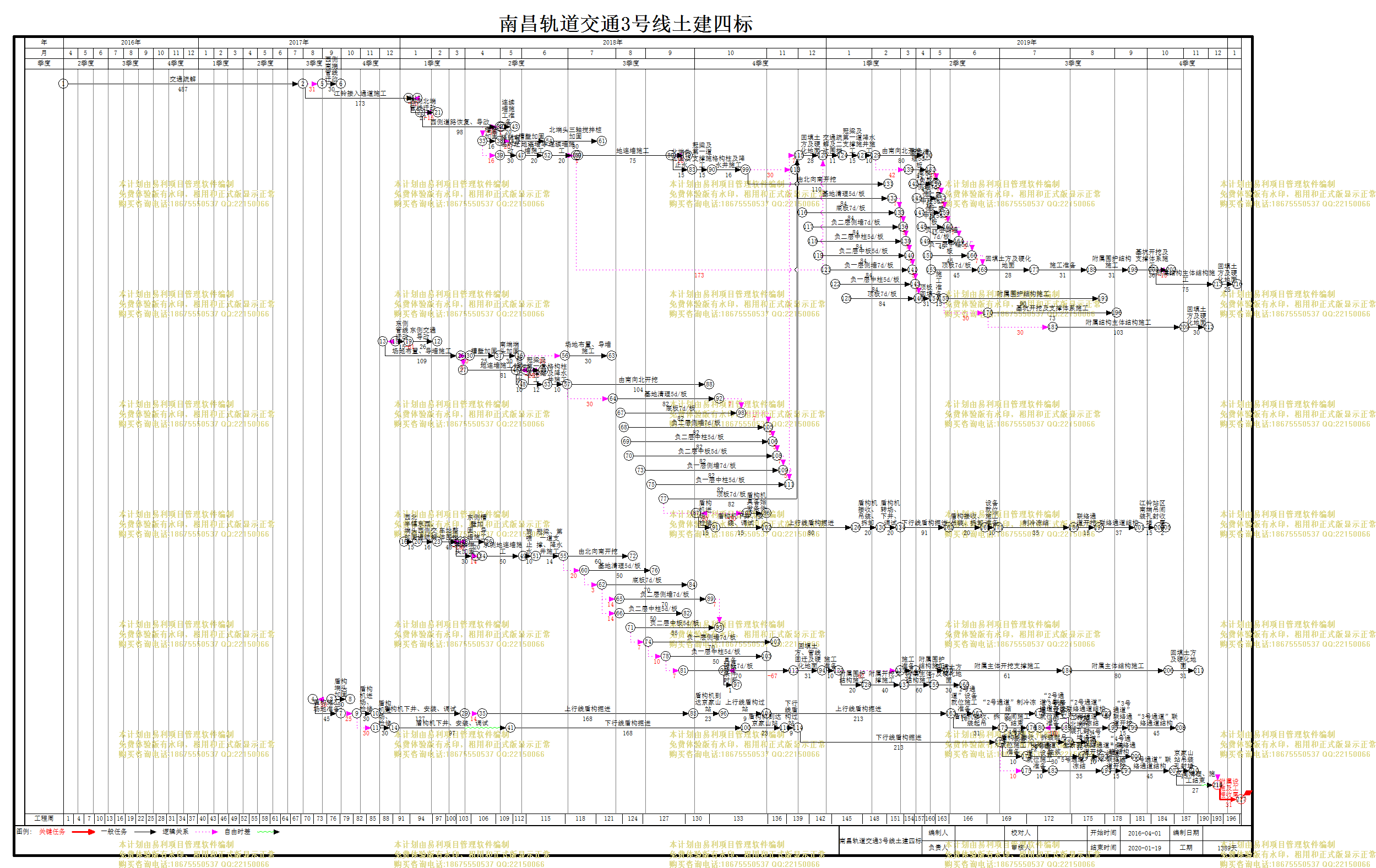

附图2、总体工期横道图(新改）3.21附图2、总体工期横道图(新改）3.21
| 文件编号 | 3134 | 工期 | 1389天 | 开始时间 | 2016-04-01 | 结束时间 | 2020-01-19 |
| 任务数 | 185K | 整理日期 | 2019/5/17 | 下载次数 | 3892次 | ||
| 下载地址 | 计划文件点击下载(登录后才可以下载) | ||||||
计划内容
| 附图2、总体工期横道图(新改）3.21 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编号 |
任务名称 |
工期 |
开始时间 |
结束时间 |
前置任务 |
资源名称 |
| 1 | 总工期 |
1389天 | 2016-04-01 | 2020-01-19 | ||
| 2 | 交通疏解 |
487天 | 2016-04-01 | 2017-07-31 | ||
| 3 | 江铃东路站 |
896天 | 2017-08-01 | 2020-01-13 | ||
| 4 | 一期围挡 |
273天 | 2017-08-01 | 2018-04-30 | ||
| 5 | 东侧管线迁改 |
15天 | 2017-12-27 | 2018-01-10 | ||
| 6 | 东侧交通导改 |
26天 | 2018-01-11 | 2018-02-05 | 5 | |
| 7 | 西侧南端管线迁改 |
30天 | 2017-09-01 | 2017-09-30 | 2[FS+31] | |
| 8 | 江铃接入通道施工 |
173天 | 2017-08-01 | 2018-01-20 | 2 | |
| 9 | 西侧北端管线迁改 |
27天 | 2018-01-11 | 2018-02-06 | 8[FS-10] | |
| 10 | 西侧道路恢复、导改 |
98天 | 2018-01-23 | 2018-04-30 | 9[FS-15] | |
| 11 | 二期围挡 |
517天 | 2017-12-07 | 2019-05-07 | ||
| 12 | 南段195m |
388天 | 2017-12-07 | 2018-12-29 | ||
| 13 | 场地布置、导墙施工 |
109天 | 2017-12-07 | 2018-03-25 | 6[FS-61] | |
| 14 | 主体围护结构施工 |
93天 | 2018-03-29 | 2018-06-29 | ||
| 15 | 槽壁加固 |
25天 | 2018-04-05 | 2018-04-29 | 13[FS+10] | |
| 16 | 南端端头加固 |
30天 | 2018-04-30 | 2018-05-29 | 15 | |
| 17 | 地连墙施工430m |
81天 | 2018-03-29 | 2018-06-17 | 13[FS-3] | |
| 18 | 桩间止水 |
10天 | 2018-05-24 | 2018-06-02 | 17[FS-25] | |
| 19 | 冠梁及第一道支撑施工 |
12天 | 2018-06-08 | 2018-06-19 | 17[FS-10] | |
| 20 | 格构柱及降水井施工 |
10天 | 2018-06-20 | 2018-06-29 | 19 | |
| 21 | 土方开挖及支撑体系 |
104天 | 2018-06-30 | 2018-10-11 | ||
| 22 | 由南向北开挖 |
104天 | 2018-06-30 | 2018-10-11 | 20 | |
| 23 | 主体结构施工（12段） |
125天 | 2018-07-30 | 2018-12-01 | ||
| 24 | 基地清理5d/板 |
82天 | 2018-07-30 | 2018-10-19 | 22[SS+30] | |
| 25 | 底板7d/板 |
82天 | 2018-08-06 | 2018-10-26 | 24[FF+7] | |
| 26 | 负二层侧墙7d/板 |
82天 | 2018-08-13 | 2018-11-02 | 25[FF+7] | |
| 27 | 负二层中柱5d/板 |
82天 | 2018-08-18 | 2018-11-07 | 26[FF+5] | |
| 28 | 负二层中板5d/板 |
82天 | 2018-08-23 | 2018-11-12 | 27[FF+5] | |
| 29 | 负一层侧墙7d/板 |
82天 | 2018-08-30 | 2018-11-19 | 28[FF+7] | |
| 30 | 负一层中柱5d/板 |
82天 | 2018-09-04 | 2018-11-24 | 29[FF+5] | |
| 31 | 顶板7d/板 |
82天 | 2018-09-11 | 2018-12-01 | 30[FF+7] | |
| 32 | 盾构机具备始发条件 |
1天 | 2018-10-31 | 2018-10-31 | 31[SS+50] | |
| 33 | 回填土方及硬化地面 |
28天 | 2018-12-02 | 2018-12-29 | 31 | |
| 34 | 北段205m |
371天 | 2018-05-02 | 2019-05-07 | ||
| 35 | 连续墙施工准备 |
20天 | 2018-05-02 | 2018-05-21 | 10[FS+1] | |
| 36 | 主体围护结构施工 |
162天 | 2018-05-21 | 2018-10-29 | ||
| 37 | 槽壁加固 |
31天 | 2018-05-21 | 2018-06-20 | 57[FS+20] | |
| 38 | 场地布置、导墙施工 |
30天 | 2018-06-29 | 2018-07-28 | 16[FS+30] | |
| 39 | 北端头三轴搅拌桩加固 |
30天 | 2018-06-21 | 2018-07-20 | 37 | |
| 40 | 地连墙施工 |
75天 | 2018-07-11 | 2018-09-23 | 60[FS+1] | |
| 41 | 北端头加固及止水 |
15天 | 2018-09-14 | 2018-09-28 | 40[FS-10] | |
| 42 | 冠梁及第一道支撑施工 |
15天 | 2018-09-29 | 2018-10-13 | 41 | |
| 43 | 格构柱及降水井施工 |
16天 | 2018-10-14 | 2018-10-29 | 42 | |
| 44 | 土方开挖及支撑体系 |
110天 | 2018-10-30 | 2019-02-16 | ||
| 45 | 由北向南开挖 |
110天 | 2018-10-30 | 2019-02-16 | 43 | |
| 46 | 主体结构施工（13段） |
129天 | 2018-11-29 | 2019-04-06 | ||
| 47 | 基地清理5d/板 |
84天 | 2018-11-29 | 2019-02-20 | 45[SS+30] | |
| 48 | 底板7d/板 |
84天 | 2018-12-06 | 2019-02-27 | 47[FF+7] | |
| 49 | 负二层侧墙7d/板 |
84天 | 2018-12-13 | 2019-03-06 | 48[FF+7] | |
| 50 | 负二层中柱5d/板 |
84天 | 2018-12-18 | 2019-03-11 | 49[FF+5] | |
| 51 | 负二层中板5d/板 |
84天 | 2018-12-25 | 2019-03-18 | 50[FF+7] | |
| 52 | 负一层侧墙7d/板 |
84天 | 2019-01-01 | 2019-03-25 | 51[FF+7] | |
| 53 | 负一层中柱5d/板 |
84天 | 2019-01-06 | 2019-03-30 | 52[FF+5] | |
| 54 | 顶板7d/板 |
84天 | 2019-01-13 | 2019-04-06 | 53[FF+7] | |
| 55 | 顶板回填 |
31天 | 2019-04-07 | 2019-05-07 | 54 | |
| 56 | 三期围挡(中段80m施工） |
456天 | 2018-04-15 | 2019-07-14 | ||
| 57 | 槽壁加固 |
16天 | 2018-04-15 | 2018-04-30 | 10[FS-31] | |
| 58 | 强弱电临时迁改 |
30天 | 2018-05-01 | 2018-05-30 | 57[SS+16] | |
| 59 | 地连墙导墙施工 |
20天 | 2018-05-31 | 2018-06-19 | 58 | |
| 60 | 连续墙施工 |
20天 | 2018-06-20 | 2018-07-09 | 59 | |
| 61 | 交通疏解及二次围挡 |
11天 | 2018-12-30 | 2019-01-09 | 60,33 | |
| 62 | 主体结构施工准备 |
25天 | 2019-01-10 | 2019-02-03 | ||
| 63 | 冠梁及第一道支撑施工 |
15天 | 2019-01-10 | 2019-01-24 | 61 | |
| 64 | 降水井施工 |
10天 | 2019-01-25 | 2019-02-03 | 63 | |
| 65 | 土方开挖及支撑体系 |
80天 | 2019-02-04 | 2019-04-24 | ||
| 66 | 由南向北开挖 |
80天 | 2019-02-04 | 2019-04-24 | 64 | |
| 67 | 主体结构施工（5段） |
91天 | 2019-03-18 | 2019-06-16 | ||
| 68 | 基地清理5d/板 |
45天 | 2019-03-18 | 2019-05-01 | 66[SS+42] | |
| 69 | 底板7d/板 |
45天 | 2019-03-28 | 2019-05-11 | 68[FF+10] | |
| 70 | 负二层侧墙7d/板 |
45天 | 2019-04-04 | 2019-05-18 | 69[FF+7] | |
| 71 | 负二层中柱5d/板 |
45天 | 2019-04-09 | 2019-05-23 | 70[FF+5] | |
| 72 | 负二层中板5d/板 |
45天 | 2019-04-14 | 2019-05-28 | 71[FF+5] | |
| 73 | 负一层侧墙7d/板 |
45天 | 2019-04-21 | 2019-06-04 | 72[FF+7] | |
| 74 | 负一层中柱5d/板 |
45天 | 2019-04-26 | 2019-06-09 | 73[FF+5] | |
| 75 | 顶板7d/板 |
45天 | 2019-05-03 | 2019-06-16 | 74[FF+7] | |
| 76 | 回填土方及硬化地面 |
28天 | 2019-06-17 | 2019-07-14 | 75 | |
| 77 | 四期（1、3、4号出入口，1号风亭，1号疏散口） |
208天 | 2019-05-08 | 2019-12-01 | ||
| 78 | 施工准备 |
15天 | 2019-05-08 | 2019-05-22 | 55 | |
| 79 | 附属围护结构施工 |
90天 | 2019-05-23 | 2019-08-20 | 78 | |
| 80 | 基坑开挖及支撑体系施工 |
73天 | 2019-06-22 | 2019-09-02 | 79[SS+30] | |
| 81 | 附属结构主体结构施工 |
103天 | 2019-07-22 | 2019-11-01 | 80[SS+30] | |
| 82 | 回填土方及硬化地面 |
30天 | 2019-11-02 | 2019-12-01 | 81 | |
| 83 | 五期（4、5号风亭） |
183天 | 2019-07-15 | 2020-01-13 | ||
| 84 | 施工准备 |
31天 | 2019-07-15 | 2019-08-14 | 76 | |
| 85 | 附属围护结构施工 |
31天 | 2019-08-15 | 2019-09-14 | 84 | |
| 86 | 基坑开挖及支撑体系施工 |
36天 | 2019-09-15 | 2019-10-20 | 85 | |
| 87 | 附属结构主体结构施工 |
75天 | 2019-10-06 | 2019-12-19 | 86[FS-15] | |
| 88 | 回填土方及硬化地面 |
25天 | 2019-12-20 | 2020-01-13 | 87 | |
| 89 | 京家山站 |
680天 | 2018-01-06 | 2019-11-16 | ||
| 90 | 一期围挡（管线迁改） |
105天 | 2018-01-06 | 2018-04-20 | ||
| 91 | 西北半幅端头加固 |
15天 | 2018-01-06 | 2018-01-20 | ||
| 92 | 东西、西侧交通疏解 |
16天 | 2018-01-21 | 2018-02-05 | 91 | |
| 93 | 车站整体围挡 |
48天 | 2018-02-06 | 2018-03-25 | 92 | |
| 94 | 东侧槽壁加固、导墙施工 |
20天 | 2018-04-01 | 2018-04-20 | 93[FS+5] | |
| 95 | 二期围挡 |
293天 | 2018-03-11 | 2018-12-28 | ||
| 96 | 主体围护结构施工 |
109天 | 2018-03-11 | 2018-06-27 | ||
| 97 | 剩余端头加固 |
30天 | 2018-03-11 | 2018-04-09 | 93[FS-15] | |
| 98 | 东侧地连墙施工 |
50天 | 2018-04-15 | 2018-06-03 | 94[SS+14] | |
| 99 | 旋喷止水 |
10天 | 2018-06-04 | 2018-06-13 | 98 | |
| 100 | 冠梁、第一道支撑、降水井施工 |
14天 | 2018-06-14 | 2018-06-27 | 99 | |
| 101 | 土方开挖及支撑体系 |
60天 | 2018-06-28 | 2018-08-26 | ||
| 102 | 由北向南开挖 |
60天 | 2018-06-28 | 2018-08-26 | 100 | |
| 103 | 主体结构施工（10段） |
164天 | 2018-07-18 | 2018-12-28 | ||
| 104 | 基地清理5d/板 |
50天 | 2018-07-18 | 2018-09-05 | 102[SS+20] | |
| 105 | 底板7d/板 |
70天 | 2018-07-21 | 2018-09-28 | 104[SS+3] | |
| 106 | 负二层侧墙7d/板 |
70天 | 2018-08-04 | 2018-10-12 | 105[SS+14] | |
| 107 | 负二层中柱5d/板 |
50天 | 2018-08-04 | 2018-09-22 | 105[SS+14] | |
| 108 | 负二层中板5d/板 |
55天 | 2018-08-26 | 2018-10-19 | 106[FF+7] | |
| 109 | 负一层侧墙7d/板 |
70天 | 2018-09-02 | 2018-11-10 | 108[SS+7] | |
| 110 | 负一层中柱5d/板 |
50天 | 2018-09-12 | 2018-10-31 | 109[SS+10] | |
| 111 | 顶板7d/板 |
70天 | 2018-09-19 | 2018-11-27 | 110[SS+7] | |
| 112 | 回填土方、管线回迁及硬化地面 |
31天 | 2018-11-28 | 2018-12-28 | 111 | |
| 113 | 具备过站条件时间 |
1天 | 2018-10-23 | 2018-10-23 | 112[FS-67] | |
| 114 | 三期围挡(1出入口） |
160天 | 2018-12-29 | 2019-06-06 | ||
| 115 | 施工准备 |
10天 | 2018-12-29 | 2019-01-07 | 112 | |
| 116 | 附属围护结构施工 |
20天 | 2019-01-08 | 2019-01-27 | 115 | |
| 117 | 附属开挖支撑施工 |
40天 | 2019-01-28 | 2019-03-08 | 116 | |
| 118 | 附属主体结构施工 |
60天 | 2019-03-09 | 2019-05-07 | 117 | |
| 119 | 回填土方及硬化地面 |
30天 | 2019-05-08 | 2019-06-06 | 118 | |
| 120 | 四期围挡(4号出入口） |
261天 | 2019-03-01 | 2019-11-16 | ||
| 121 | 施工准备 |
32天 | 2019-03-01 | 2019-04-01 | 112[FS+62] | |
| 122 | 附属围护结构施工 |
57天 | 2019-04-02 | 2019-05-28 | 121 | |
| 123 | 附属主体开挖支撑施工 |
61天 | 2019-05-29 | 2019-07-28 | 122 | |
| 124 | 附属主体结构施工 |
80天 | 2019-07-29 | 2019-10-16 | 123 | |
| 125 | 回填土方及硬化地面 |
31天 | 2019-10-17 | 2019-11-16 | 124 | |
| 126 | 江铃站-施尧站区间 |
375天 | 2018-10-02 | 2019-10-11 | ||
| 127 | 盾构机进场、检修 |
15天 | 2018-10-02 | 2018-10-16 | 32[FS-30] | |
| 128 | 盾构机下井、安装、调试 |
15天 | 2018-10-17 | 2018-10-31 | 127 | |
| 129 | 上行线盾构掘进 |
80天 | 2018-11-01 | 2019-01-19 | 128 | |
| 130 | 盾构机接收、吊装、拆卸 |
20天 | 2019-01-20 | 2019-02-08 | 129 | |
| 131 | 盾构机转场、下井、调试 |
20天 | 2019-02-09 | 2019-02-28 | 130 | |
| 132 | 下行线盾构掘进 |
91天 | 2019-03-01 | 2019-05-30 | 131 | |
| 133 | 盾构接收、吊装、拆卸 |
20天 | 2019-05-31 | 2019-06-19 | 132 | |
| 134 | 联络通道、泵房施工(冷冻法1) |
112天 | 2019-06-20 | 2019-10-09 | ||
| 135 | 设备就位施工准备 |
10天 | 2019-06-20 | 2019-06-29 | 133 | |
| 136 | 制冷冻结 |
35天 | 2019-06-30 | 2019-08-03 | 135 | |
| 137 | 联络通道开挖 |
15天 | 2019-08-04 | 2019-08-18 | 136 | |
| 138 | 联络通道结构 |
37天 | 2019-08-19 | 2019-09-24 | 137 | |
| 139 | 江铃站南端吊装孔封堵 |
15天 | 2019-09-25 | 2019-10-09 | 138 | |
| 140 | 区间收尾 |
2天 | 2019-10-10 | 2019-10-11 | 139 | |
| 141 | 十字街站-京家山站区间 |
804天 | 2017-08-17 | 2019-10-29 | ||
| 142 | 十字街站-京家山站上行线 |
432天 | 2017-08-17 | 2018-10-22 | ||
| 143 | 盾构端头加固 |
30天 | 2017-09-16 | 2017-10-15 | ||
| 144 | 盾构施工场地准备 |
45天 | 2017-08-17 | 2017-09-30 | 143[SS-30] | |
| 145 | 盾构机进场、检修 |
30天 | 2017-10-26 | 2017-11-24 | 144[FS+25] | |
| 146 | 盾构机下井、安装、调试 |
127天 | 2017-11-25 | 2018-03-31 | 145 | |
| 147 | 上行线盾构掘进 |
168天 | 2018-04-15 | 2018-09-29 | 146[FS+14] | |
| 148 | 盾构机到达京家山站 |
23天 | 2018-09-30 | 2018-10-22 | 147 | |
| 149 | 十字街站-京家山站下行线 |
362天 | 2017-11-25 | 2018-11-21 | ||
| 150 | 盾构机进场、检修 |
30天 | 2017-11-25 | 2017-12-24 | 145[SS+30] | |
| 151 | 盾构机下井、安装、调试 |
97天 | 2017-12-25 | 2018-03-31 | 150 | |
| 152 | 下行线盾构掘进 |
168天 | 2018-05-15 | 2018-10-29 | 151 | |
| 153 | 盾构机到达京家山站 |
23天 | 2018-10-30 | 2018-11-21 | 152 | |
| 154 | 联络通道、泵房施工 |
150天 | 2019-06-02 | 2019-10-29 | ||
| 155 | “2号通道”设备就位施工准备 |
10天 | 2019-06-02 | 2019-06-11 | 166 | |
| 156 | “2号通道”制冷冻结 |
35天 | 2019-06-12 | 2019-07-16 | 155 | |
| 157 | “2号通道”联络通道开挖 |
10天 | 2019-07-17 | 2019-07-26 | 156 | |
| 158 | “2号通道”联络通道结构 |
30天 | 2019-07-27 | 2019-08-25 | 157 | |
| 159 | “3号通道”设备就位施工准备 |
10天 | 2019-07-17 | 2019-07-26 | 157[FS-10] | |
| 160 | “3号通道”制冷冻结 |
35天 | 2019-07-27 | 2019-08-30 | 157 | |
| 161 | “3号通道”联络通道开挖 |
15天 | 2019-08-31 | 2019-09-14 | 160 | |
| 162 | “3号通道”联络通道结构 |
45天 | 2019-09-15 | 2019-10-29 | 161 | |
| 163 | 京家山站-江铃站区间 |
394天 | 2018-10-23 | 2019-11-20 | ||
| 164 | 江铃站-京家山站区间上行线 |
264天 | 2018-10-23 | 2019-07-13 | ||
| 165 | 上行线盾构过站 |
9天 | 2018-10-23 | 2018-10-31 | 148 | |
| 166 | 上行线盾构掘进 |
213天 | 2018-11-01 | 2019-06-01 | 165 | |
| 167 | 盾构机接收、拆装起吊 |
31天 | 2019-06-02 | 2019-07-02 | 166 | |
| 168 | 区间施工结束 |
11天 | 2019-07-03 | 2019-07-13 | 167 | |
| 169 | 江铃站-京家山站区间下行线 |
266天 | 2018-11-22 | 2019-08-14 | ||
| 170 | 下行线盾构过站 |
9天 | 2018-11-22 | 2018-11-30 | 153 | |
| 171 | 下行线盾构掘进 |
213天 | 2018-12-01 | 2019-07-01 | 170 | |
| 172 | 盾构机接收、拆装起吊 |
29天 | 2019-07-02 | 2019-07-30 | 171 | |
| 173 | 江铃站北端吊装孔封堵 |
15天 | 2019-07-31 | 2019-08-14 | 172 | |
| 174 | 联络通道、泵房施工 |
130天 | 2019-07-02 | 2019-11-08 | ||
| 175 | “4号通道”设备就位施工准备 |
10天 | 2019-07-02 | 2019-07-11 | 171 | |
| 176 | “4号通道”全断面注浆 |
30天 | 2019-07-12 | 2019-08-10 | 175 | |
| 177 | “4号通道”联络通道开挖 |
10天 | 2019-08-11 | 2019-08-20 | 176 | |
| 178 | “4号通道”联络通道结构 |
30天 | 2019-08-21 | 2019-09-19 | 177 | |
| 179 | “5号通道”设备就位施工准备 |
10天 | 2019-07-12 | 2019-07-21 | 175[SS+10] | |
| 180 | “5号通道”制冷冻结 |
35天 | 2019-07-22 | 2019-08-25 | 179 | |
| 181 | “5号通道”联络通道开挖 |
15天 | 2019-08-26 | 2019-09-09 | 180 | |
| 182 | “5号通道”联络通道结构 |
45天 | 2019-09-10 | 2019-10-24 | 181 | |
| 183 | 京家山站吊装孔封堵 |
15天 | 2019-10-25 | 2019-11-08 | 182 | |
| 184 | 区间清理、施工结束 |
27天 | 2019-10-25 | 2019-11-20 | 182 | |
| 185 | 附属设施及工程收尾 |
31天 | 2019-12-20 | 2020-01-19 | 184 |
局部效果预览，详细内容请下载附件查看
